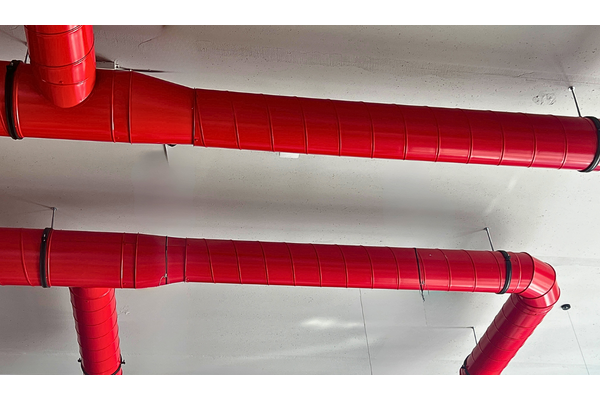

Кріплення труб до стелі: які хомути та анкери вибрати
Коли труба проходить не вздовж стіни, а під стелею, просто покласти її на якусь опору вже не вийде. Потрібно створити надійну систему підвішування, яка витримає вагу самої труби, води або іншого середовища всередині, а також не буде розхитуватися від вібрацій чи температурних деформацій.
Саме тому кріплення труб до стелі — це не просто питання зручності монтажу. Від правильно підібраного кріплення залежить стабільність усієї системи та безпека приміщення. Для таких робіт використовують трубні хомути, різьбові шпильки, анкери, гайки, шайби та, залежно від конструкції, монтажний профіль. Який саме комплект потрібен, залежить від діаметра й матеріалу труби, її ваги, типу стелі та умов експлуатації. Особливо актуальне стельове кріплення для монтажу водопроводу, опалення, вентиляції, кондиціонування, пожежних трубопроводів та промислових інженерних систем.
Яке кріплення використовують для труб до стелі
Найчастіше стельова система кріплення складається з декількох елементів, які працюють разом. До стелі встановлюється анкер, у нього або в іншу закладну частину монтується різьбова шпилька, а вже на шпильці фіксується хомут для труби. За потреби використовують монтажний профіль, на якому можна розмістити одну або декілька труб.
Тобто сам хомут не кріпиться безпосередньо до бетону. Він утримує трубу, а навантаження через шпильку та анкер передається на несучу основу. Для невеликих трубопроводів конструкція може бути досить простою: анкер + шпилька + хомут. Для важких інженерних систем потрібна вже посилена система кріплення з відповідними анкерами та додатковими елементами. Саме тому не варто вибирати хомут окремо від іншого кріплення. Уся система повинна бути підібрана як єдиний вузол.
Хомути для кріплення труб до стелі
Основний елемент, який безпосередньо утримує трубу, — хомут для труб. Вибір хомута залежить від діаметра труби та умов її експлуатації. Для стандартних інженерних систем часто використовують металеві моделі, які забезпечують достатню міцність і довговічність. Для трубопроводів, де важливо зменшити шум і вібрації, краще використовувати хомут із гумовою прокладкою. Гума створює додатковий прошарок між металом хомута та трубою. Це допомагає зменшити передачу вібрацій на конструкцію стелі, а також захищає поверхню труби від пошкодження.
Наприклад, для систем опалення або водопостачання це особливо актуально, оскільки рух води може створювати додаткові шуми. Для важких трубопроводів варто розглядати підсилені хомути. Вони мають більш міцну конструкцію та розраховані на підвищене навантаження. Окрему категорію становлять хомути для спринклерних систем. Вони призначені спеціально для монтажу трубопроводів пожежогасіння та використовуються на складах, у торгових і виробничих приміщеннях, офісах та інших об'єктах. Якщо потрібно прокласти поруч дві труби, зручно використовувати подвійний хомут. Він дозволяє закріпити пару труб на одному монтажному вузлі та зробити систему компактнішою.
Різьбова шпилька для стельового монтажу
Для підвішування труб до стелі дуже часто використовується різьбова шпилька. Її перевага в тому, що висоту розташування труби можна регулювати. Це особливо зручно, коли під стелею проходить кілька інженерних комунікацій і необхідно витримати певну відстань між ними. Наприклад, під стелею можуть одночасно проходити вентиляційні канали, водопровідні труби, кабельні траси та трубопроводи кондиціонування. За допомогою шпильок можна сформувати акуратну систему підвішування та уникнути перетинів між комунікаціями. Найчастіше в монтажних системах використовують шпильки М8, М10 або М12, але конкретний розмір потрібно підбирати з урахуванням навантаження. Для стандартного монтажу труб невеликого діаметра може бути достатньо шпильки М8 або М10. Якщо ж йдеться про важкий трубопровід, великий діаметр або значну довжину підвішеної конструкції, потрібен більш міцний монтажний вузол. Не варто забувати і про якість самої шпильки. Для приміщень із підвищеною вологістю краще використовувати оцинковані шпильки, які мають кращий захист від корозії.
Який анкер вибрати для стелі
Навіть найміцніший хомут не допоможе, якщо неправильно підібраний анкер для кріплення до стелі. Перш за все потрібно визначити матеріал основи. Бетонна плита, повнотіла цегла, пустотіла конструкція та інші матеріали мають різну несучу здатність і потребують відповідного кріплення. Для бетонної стелі в професійному монтажі можуть використовуватися забивні анкери, клинові або інші механічні анкери залежно від конструкції та навантаження. Забивний анкер зручний тим, що після встановлення дозволяє отримати внутрішню різьбу для подальшого монтажу шпильки. Це досить поширене рішення для підвішування інженерних систем. Для високих навантажень можуть застосовуватися клинові анкери або інші посилені механічні кріплення. Їх вибір залежить від діаметра, глибини анкерування, характеристик бетону та розрахункового навантаження. Якщо основа має пористу структуру, пустоти або інші особливості, звичайний розпірний анкер може бути не найкращим рішенням. У таких випадках необхідно підбирати спеціальну систему кріплення, яка відповідає конкретному матеріалу.
Кріплення труб до бетонної стелі
Бетонна плита — одна з найпоширеніших основ для стельового монтажу труб. На практиці схема виглядає досить просто: у бетоні свердлиться отвір, встановлюється анкер, після чого монтується різьбова шпилька та хомут. Але саме на етапі свердління часто виникають проблеми. Отвір повинен мати правильний діаметр і глибину відповідно до конкретного типу анкера. Якщо отвір буде занадто великим, анкер може не забезпечити необхідного зчеплення з основою. Якщо недостатньої глибини — не буде забезпечена необхідна зона анкерування. Також важливо повністю очистити отвір від пилу. Залишки бетону можуть негативно впливати на роботу кріплення. Під час монтажу до бетонної стелі потрібно враховувати не лише вагу труби, а й вагу води всередині неї, арматури, ізоляції та інших елементів системи. Для відповідальних об'єктів розрахунок навантажень повинен виконуватися відповідно до проєктної документації та вимог до конкретної інженерної системи.
Кріплення важких трубопроводів
Чим більша труба, тим більше навантаження припадає на кожну точку кріплення. Особливо це стосується трубопроводів із водою. Порожня труба може здаватися досить легкою, але після заповнення водою її маса суттєво збільшується. У таких випадках стандартний хомут для труб може бути недостатнім. Потрібні підсилені хомути, міцні шпильки та анкери з відповідною несучою здатністю. Для великих інженерних систем також може використовуватися монтажний профіль. Він дозволяє створити більш жорстку конструкцію та закріпити кілька труб на одній системі. Такий підхід часто використовують у промислових приміщеннях, торгових центрах, складських комплексах, виробничих будівлях та інших об'єктах, де під стелею проходить велика кількість комунікацій.
На якій відстані кріпити труби до стелі
Одна з типових помилок — встановлювати хомути на занадто великій відстані один від одного. У результаті труба починає прогинатися між точками кріплення. Це особливо помітно на довгих горизонтальних ділянках. Оптимальна відстань між кріпленнями залежить від діаметра та матеріалу труби, її маси, температурного режиму та вимог виробника конкретної системи. Для пластикових труб потрібно також враховувати температурне розширення. Якщо закріпити їх надто жорстко та неправильно розташувати точки фіксації, під час нагрівання або охолодження трубопровід може деформуватися. Для металевих труб необхідно враховувати їхню вагу та навантаження від транспортованого середовища. Тому універсального значення, яке підходить абсолютно для всіх труб, немає. У професійному монтажі відстань між точками кріплення визначають відповідно до характеристик конкретної системи.
Типові помилки під час монтажу
Одна з найпоширеніших помилок — вибір кріплення лише за діаметром труби. Здавалося б, якщо труба має певний діаметр, достатньо знайти хомут такого ж розміру. Але цього недостатньо. Потрібно врахувати вагу труби, матеріал основи, навантаження, наявність вібрацій і умови експлуатації. Ще одна проблема — використання звичайного анкера для основи, для якої він не призначений. Кріплення, яке чудово працює в бетоні, не обов'язково забезпечить таку саму надійність у пустотілій конструкції. Не варто також економити на другорядних елементах. Якщо використовувати якісний хомут, але слабку шпильку або анкер із недостатньою несучою здатністю, слабкою ланкою всієї системи стане саме цей елемент. Помилкою є і надмірне затягування хомута. Особливо це актуально для пластикових труб. Надмірне зусилля може деформувати трубу або пошкодити її поверхню. Ще одна типова ситуація — відсутність гумової прокладки там, де вона необхідна. Якщо трубопровід працює з вібраціями, металевий контакт між трубою та хомутом може створювати шум і поступово пошкоджувати поверхню.
Як правильно підібрати комплект кріплення
Підбір краще починати не з анкера чи хомута, а з самої труби.
- Спочатку визначають її зовнішній діаметр, матеріал та вагу.
- Потім оцінюють, де саме буде проходити трубопровід і до якої основи його потрібно закріпити.
- Після цього підбирається хомут для труби відповідного діаметра. Для систем із підвищеними вимогами до шуму та вібрацій краще вибрати модель із гумовою прокладкою.
- Далі підбирається різьбова шпилька відповідного діаметра та довжини. Якщо труба повинна розташовуватися на певній відстані від стелі, довжина шпильки повинна забезпечувати достатній запас для монтажу хомута, гайок та шайб.
- Останній етап — вибір анкера відповідно до матеріалу стелі та навантаження.
У результаті виходить повноцінна система:
стеля → анкер → різьбова шпилька → гайка/шайба → хомут → труба.
Для складніших конструкцій до цієї системи може додаватися монтажний профіль.
